產品概述

       800X壓差旁通閥是利用水作用力和調節壓差平衡導閥，自動控制閥門的開度，通常用在中央空調導流、供水、回水之間平衡壓差的閥門，使管道中介質保持恒定的壓差值。該閥門可提高系統的利用率，保持壓差的恒定值，并可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。

產品特點

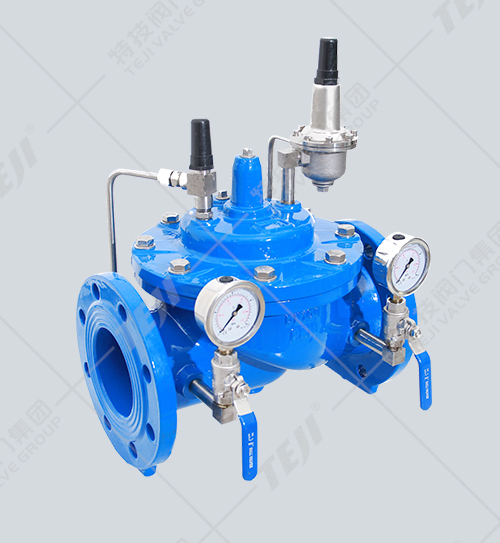

1、800X壓差旁通閥由主閥、壓差控制導閥、針閥、球閥和壓力表組成水力控制接管系統。通過導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進口壓差在設定值上。

2、當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，主閥控制室泄水量增大，壓力下降，主閥開度增大，主閥進出口間壓差變小。

3、反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在固定值上，設定針閥開度和導閥彈簧可設定主閥進出口間壓差。

主要外形連接尺寸

主要外形連接尺寸

注：本表中法蘭尺寸按GB/T 17241.6-2008標準，結構長度按CJ/T 219-2017標準。
